施工事例紹介
Construction case
【東村山市】オフィス・テナントビル 三菱電機製 ロープ式エレベーターリニューアル
2019/05/27
設置から３９年が経過し、エレベーター停止等の故障が頻発していた、Ｋビル様（東村山市）の乗用ロープ式エレベーター（１１名、７５０kg、１-５F・５停止）をリニューアルいたしました。
■リニューアルのきっかけ？
①設置から３９年経過し、制御盤や巻上機等の老朽化が進んでいた事
②故障が頻発する事で、テナント様より不安でエレベーターが使えないという声が挙がった事
■リニューアルにあたっての課題点
①「テナント様の事を考え、エレベーターの停止期間を少しでも短くしたい。また、停止可能期間が４日間しかないのでその間で工事を実施して欲しい。」
という事でしたので、使える部品は極力流用した制御盤・巻上機等の制御リニューアルを実施いたしました。
また、４日間で工事を終わらせる為、２４時間二交代制での工事をご提案いたしました。
■リニューアル内容
①制御盤・巻上機・操作盤・ドアコントローラ・電材一式等を中心とした制御リニューアル工事
②耐震対策（地震時管制運転装置の追加、制御盤等の転倒防止対策）
※流用箇所： レール・カゴ室・扉・三方枠・乗場敷居・カウンターウェイト等の鉄骨部材(耐久材)
■工程について
部品製作のために測量調査行い、テナントの都合を考慮して、ＧＷ中に施工を行いました。
・４日間はエレベーターを２４時間完全停止
＊２４時間二交代制
旧：各階乗場操作盤 ＊アナログ表示

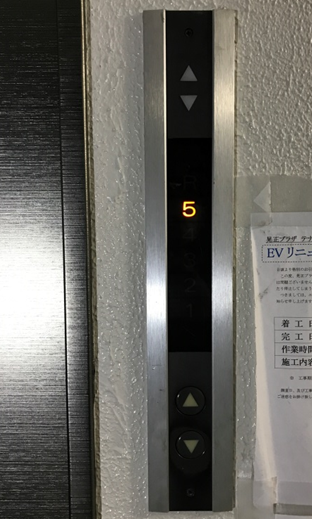

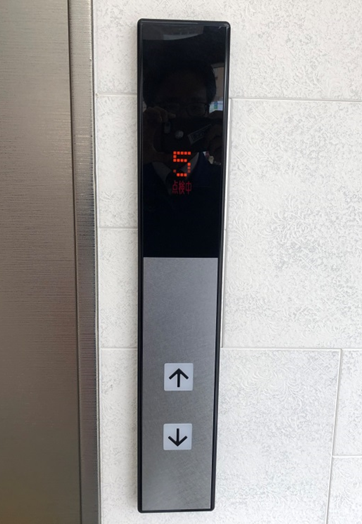

新：各階乗場操作盤 ※デジタル表示化

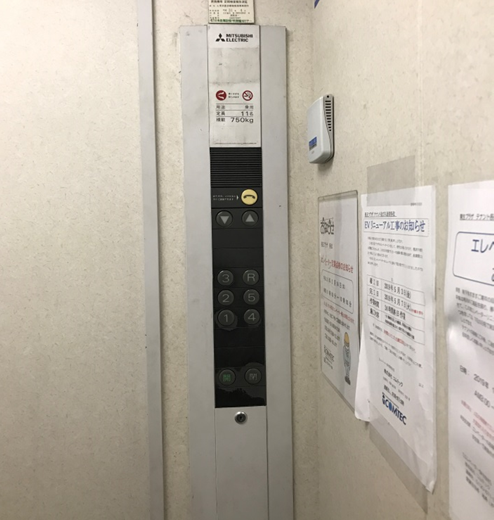

旧：カゴ内操作盤 ＊アナログ表示

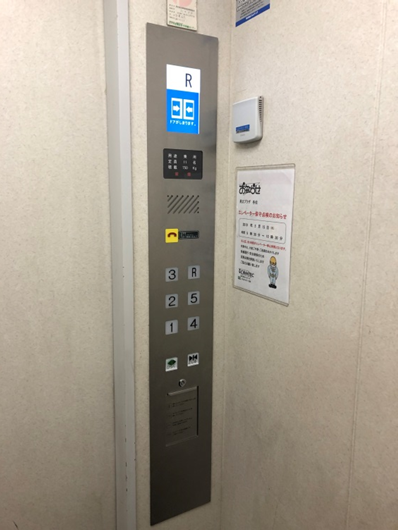

新：カゴ内操作盤 ＊液晶表示化

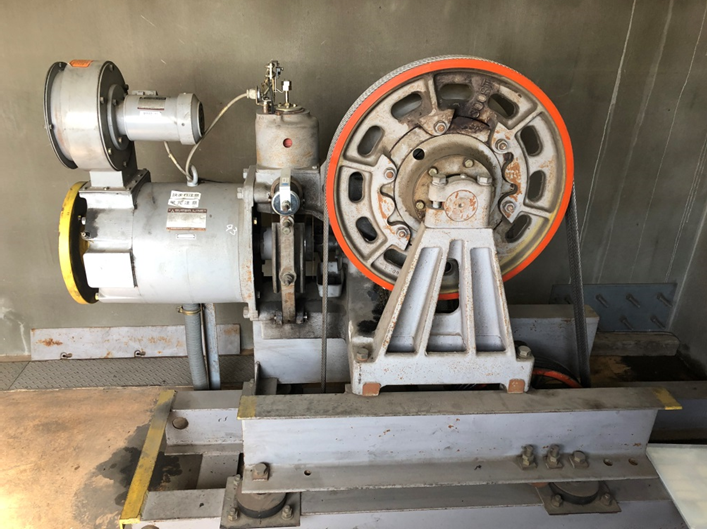

旧：巻上機

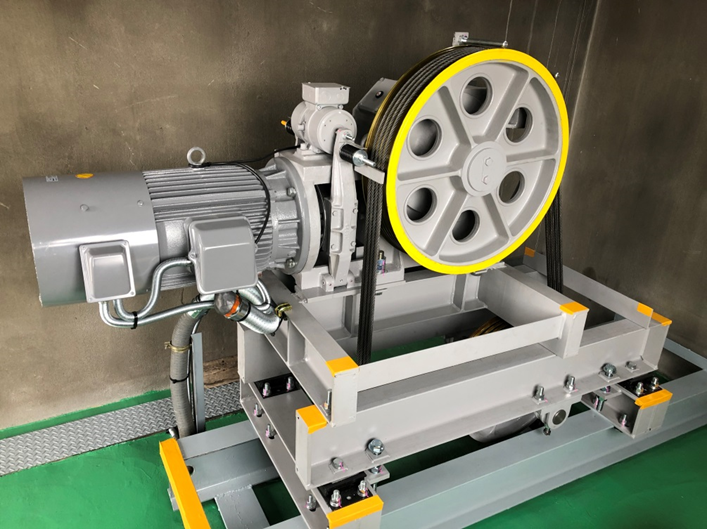

新：巻上機

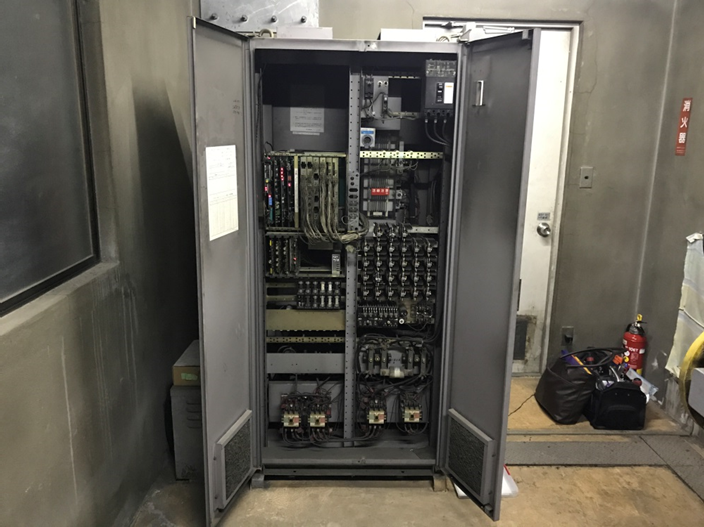

旧：制御盤

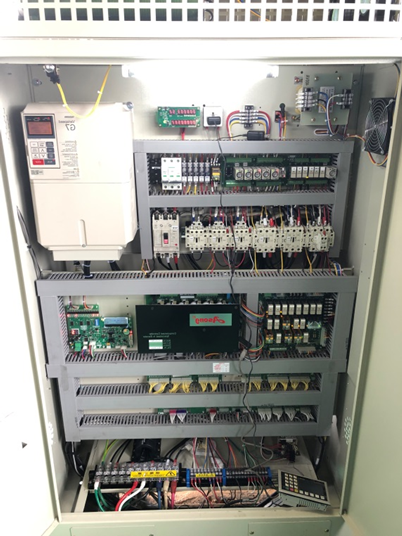

新：制御盤

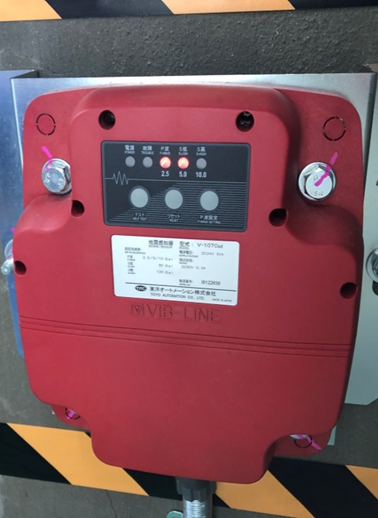

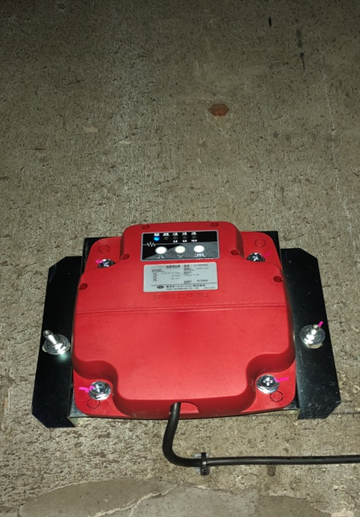

耐震対策：地震感知器 Ｐ波 ＊初期微動を感知すると最寄階に停止し扉が開きます。
耐震対策：地震感知器 Ｓ波 ＊本震を感知すると最寄階に停止し扉が開きます。

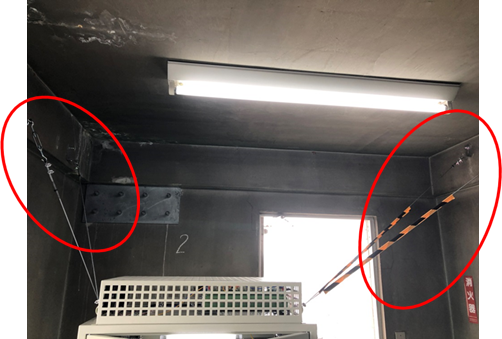

耐震対策：制御盤転倒防止 ＊制御盤と天井をワイヤーロープで固定いたしました。

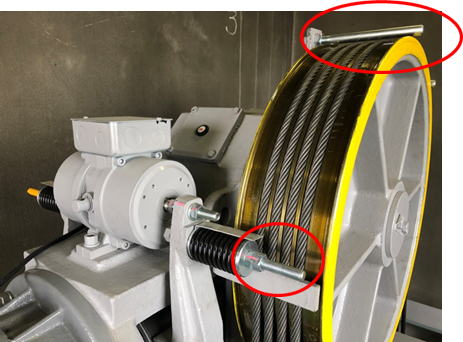

耐震対策：ワイヤーロープ外れ止め ＊地震によりワイヤーロープが綱車から外れる事を防止します。

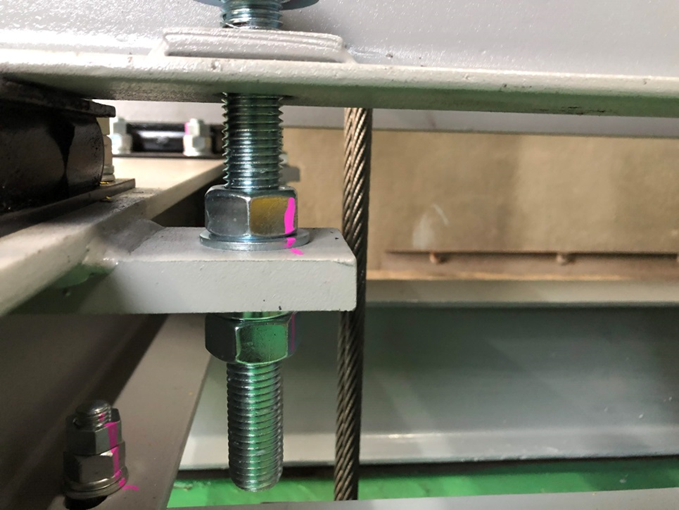

耐震対策：巻上機架台ダブルナット ＊地震時に揺れにより架台が緩まぬようダブルナット締めを行いました。
弊社では、全メーカーのロープ式エレベーターに対応したリニューアル工事を行っています。エレベーターの状態やお客様のご要望に応じて、リニューアルプランを提案させて頂きます。ロープ式エレベーターのリニューアルについて疑問等ありましたら、お気軽にご連絡下さい。
★お問合せはこちら（現地調査・見積りは無料）
お電話の方は、０８００-９１９-３２５０
